煙氣電伴熱復合管電氣指標及溫控安裝說明

2014-3-14 來源：瀏覽：5294

采樣電伴熱復合管是煙氣在線監測系統（抽取式）的一個部件，目的是保持從煙囪中抽取煙氣送到煙氣預處理器過程中的煙氣溫度，防止由于結露，引起煙氣成分的改變，使分析測量的數據產生偏差。

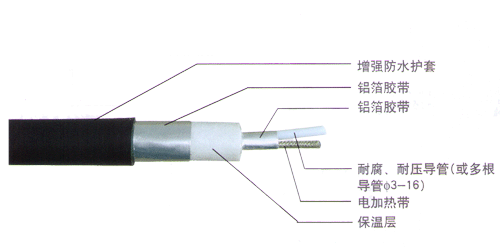

取樣采樣復合管中的取樣導管可以選用不同的材質，如PFA、FEP、PTFE，或不銹鋼管。伴熱帶可以選用中、低、高溫度伴熱，另外還可以添加補償導線、電源線等。

一、電氣指標

1.自限溫低溫伴熱帶功率15-35W/m（10℃時的功率），中溫伴熱帶40-60W/m，高溫伴熱帶50-70W/m，恒功率伴熱帶10-50W/m。

2.額定電壓：220V，380V

3.最大連續加熱長度＜100m，＞100m需特殊工藝處理。

4.配備斷路器電流值30A 若復合管長度≥15m時，應配備自限溫伴熱帶專用自動限流器HY01—B—220／35--100型（可另外提供）。

5.伴熱帶系統一個回路

二、熱工指標

1.在－20℃環境溫度，15m／s風速情況下，管內保持溫度40～120℃。

2.采樣管可耐各種酸、堿介質腐蝕，耐壓強度1.0Mpa不泄漏（常溫狀態下）。

3.采樣管可在＜200℃溫度下長期工作。

三、安裝指標

1.復合管的最小曲率半徑0.5m。

2.最大連續安裝長度150m。

3.最低安裝溫度－10℃（在－30℃～－40℃時采取適當措施）。

4.最小固定距離：垂直方向5m，水平方向2m。

注：施工時嚴禁扭曲及地面拖行，管頭護套只允許在安裝接點時拆開。

四、溫控安裝說明：

溫控器、固態繼電器、PT100探頭、請按說明書接線，PT100探頭預埋方法：把伴熱管線從加熱導線接線處往上1.5米處割開一小口，把部分保溫棉取出，然后把探頭放在加熱導線旁，再把取出的保溫棉埋進小口處，用電工膠布封口（注意：請小心開口，勿損壞管芯與導線），安裝結束后，高度溫控器需進入溫控器程序，第二組進行調試：首先按說明書把PT100值及固態繼電器設置匹配好；然后設置所需溫度即可。

五、需遵循的安裝程序

由于伴熱采樣復合管中自限溫伴熱帶和恒功率伴熱帶的特性，對于伴熱帶的選用安裝則不詳盡。經過數年的工程實踐，諸多人為因素導致破壞。因此我們認為：前期工作對設計圖與工程實況要進行核對是非常重要的。

安裝前的準備工作

1．對耐腐伴熱采樣復合管施工前復查，保證運輸過程中無損傷

2．工程設計與工程實際情況進行核對，例如工程所在地氣象資料：年極端最低溫度、環境的濕度、風速等。（沿海地區還要考慮鹽霧影響）；

3，對自限溫伴熱帶、恒功率伴熱帶、采樣導壓管進行檢測（檢測完畢后要用熱縮性套管進行封閉）。

4，設計的配電容量是否滿足自限溫伴熱帶和恒功率伴熱帶的要求，其中自限溫伴熱帶具有PTC特性，啟動電流較大，通常被設計者、使用者疏忽。在工程中已多次發現，開關選擇適合大小的配電容量.

六、安裝注意事項：

施工時嚴禁扭曲及地面拖行，管頭護套只允許在安裝接點時拆開。

a.要將伴熱帶的尾端封閉好，防止伴熱帶兩線芯短路，使伴熱帶燒毀。

b.伴熱帶的屏蔽層必須接地，以防引起觸電傷亡事故。

c.接電源的一端要使用我公司專用的中間接線盒或電源接線盒，避免事故隱患。
